盘式曝气器详细介绍
盘式曝气器(曝气盘)采用ABS工程塑料为底盘、托板,布气板由三元乙丙胶(EPDM)材料制成,曝气装置由曝气器、调节器、连接件和布气管道、三通、四通、弯头等管件连接组成。
膜片盘式微孔曝气器是一种新型的曝气设施,它能满足所有曝气池、生物接触氧化池、生物稳定塘等场所。曝气器按供气量和池形布置密度,曝气器和布气管道采用G3/4螺纹连接,底座为内螺纹(固定于布气管道上),曝气器为外螺纹。安装时,先把调节器所需尺寸固定于池底,然后用抱箍把布气管道固定在调节器上。
曝气盘常用尺寸:Φ215mm,Φ260mm,Φ300mm
产品主要技术参数
微孔曝气盘规格
|
DN215
|
DN260
|
DN300
|
工作通气量(m³/h.个)
|
1.5-3.0
|
2.0-5.0
|
2.0-8.0
|
设计通气量(m³/h.个)
|
1.5
|
2.8
|
3.5
|
服务面积(m³/h.个)
|
0.3-0.65
|
0.4-0.8
|
0.5-1.0
|
氧利用率(%)
|
22-40
|
22-40
|
22-40
|
充氧动力效率(kgO2/kw.h)
|
4.16-5.19
|
4.46-5.19
|
4.46-5.19
|
充氧能力(kgO2/h)
|
0.13-0.4
|
0.21-0.4
|
0.21-0.53
|
淹没水深(m)
|
4-8
|
4-8
|
4-8
|
空气管设计应考虑压力平衡,最好联成环状网,每组进气管应设置阀门,便于调节空气量。
空气管设计流速:干管为10-15米/秒;支管为5米/秒。
曝气器表面距池底安装高度:270mm、250mm,推板式为200mm。
产品连接方式及安装

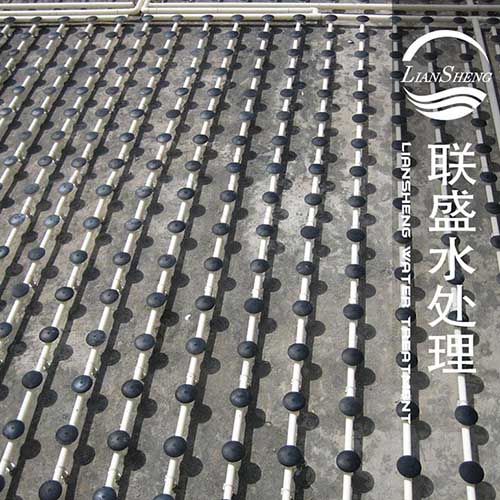

曝气装置由曝气器、布气管道、三通、四通、弯头、调节器、连接件、清除装置等组成。布气管道按通常的环形布置,曝气器按供气量和池形布置密度,曝气器和布气管道的连接采用G3/4螺纹连接,底座为内螺纹(固定于布气管道上)曝气器为外螺纹,安装时先把调节器按所需尺寸用膨胀螺栓固定在池底,然后用抱箍把布气管道固定在调节器上,为防止其它作业如电焊火花和土建时,混凝土等重物 损坏曝气装置,必须等土建工程结束后在放水前把曝气器装上,为防止管道和连接部分漏气,应放水超过曝气器10cm左右底深度试漏,然后通气如发现有管道连接部分漏气应及时排除,然后正式投运。
